CNC एल्यूमिनियम प्रोफ़ाइल बेंडिंग मशीन
एल्युमिनियम मोड़ने की मशीन
PBA एल्यूमिनियम बेंडिंग मशीनें उच्च सटीकता और गति के साथ दोहराई जाने वाली प्रक्रियाओं के लिए। जटिल एल्यूमिनियम बेंडिंग कार्यों को आसानी से संभालें: कम और ज्यादा मात्रा दोनों के लिए विश्वसनीय।
एल्यूमिनियम बेंडिंग मशीन क्या है?
ठंडे में एल्यूमिनियम प्रोफाइल (एक्सट्रूज़न) को मोड़ने के लिए, दो लोकप्रिय प्रकार की बेंडिंग मशीनें हैं: रोल बेंडिंग और स्ट्रेच फॉर्मिंग। इसके विपरीत, प्रेस बेंडिंग और फ्लूइड सेल प्रेस कम सामान्य हैं।
एल्यूमिनियम प्रोफाइल बेंडिंग के संदर्भ में, एल्यूमिनियम मिश्र धातु हल्की और अत्यधिक मलेबल होती है, जिससे यह जटिल आकार बनाने में सक्षम होती है। इसके परिणामस्वरूप, असेंबली का समय और लागत कम होती है, जबकि भाग तेजी से तैयार होते हैं। इसके अलावा, सबसे सामान्य मुड़े हुए एल्यूमिनियम भाग संरचनात्मक घटक होते हैं। वेल्डेड भागों की तुलना में, मुड़े हुए संरचनात्मक भाग अधिक सुंदर होते हैं और अधिक ताकत प्रदान करते हैं।
सबसे सामान्य रूप से संदर्भित एल्यूमिनियम बेंडिंग मशीन तीन-रोल एल्यूमिनियम प्रोफाइल रोल बेंडिंग मशीन है। इस मशीन को इसके व्यापक अनुप्रयोगों के कारण पसंद किया जाता है।
एल्यूमिनियम बेंडिंग मशीनों को निम्न नामों से भी जाना जाता है: प्रोफाइल बेंडिंग मशीन, एल्यूमिनियम प्रोफाइल बेंडिंग मशीन, एल्यूमिनियम एक्सट्रूज़न बेंडिंग मशीन, एल्यूमिनियम पाइप बेंडिंग मशीन, और एल्यूमिनियम बेंडर मशीन।
PBA एल्यूमिनियम बेंडिंग मशीन ऐसे संभावनाओं को खोलती है जो पहले कभी संभव नहीं थीं।
चीजें कैसे काम करती हैं

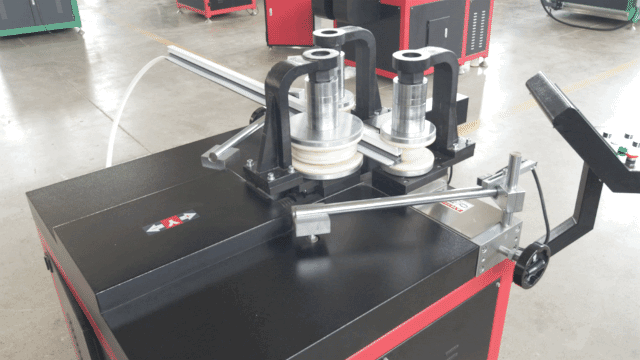

3-रोल वेरिएबल जियोमेट्री एल्यूमिनियम बेंडिंग मशीन के संचालन का सिद्धांत तीनों रोल्स की गति की क्षमता पर आधारित है। रोलिंग प्रक्रिया के दौरान, शीर्ष रोल एल्यूमिनियम प्रोफाइल पर दोनों नीचे के रोल्स के बीच दबाव डालता है।
एक सामान्य एल्यूमिनियम प्रोफाइल बेंडिंग मशीन एक 3-रोल वेरिएबल जियोमेट्री बेंडिंग रोल है। नीचे के रोल्स के बीच की दूरी को कम करके और शीर्ष रोल को एल्यूमिनियम प्रोफाइल के प्रारंभिक भाग पर दबाकर, सीधे हिस्से को न्यूनतम किया जा सकता है।
PBA एल्यूमिनियम बेंडिंग मशीन की तकनीकी नवाचार, सटीकता, गति और उत्कृष्ट बेंडिंग प्रदर्शन इसे एल्यूमिनियम प्रोफाइल बेंडिंग अनुप्रयोगों में प्रमुख बनाते हैं।
नोट: वीडियो में, प्रीपेंटेड एल्यूमिनियम एक्सट्रूज़न को PBA प्रोफाइल बेंडिंग मशीन का उपयोग करके रोल-बेंड किया जाता है, बिना सतह पर कोई निशान छोड़े।
एल्यूमिनियम बेंडिंग मशीन के उपयोग
एल्यूमिनियम प्रोफाइल बेंडिंग मशीन सरल, लचीली और कुशल बेंडिंग तकनीक का उपयोग करती है। यह विभिन्न गैर-मानक धातु प्रोफाइल और एल्यूमिनियम मिश्र धातु प्रोफाइल को प्रोसेस करने के लिए एक विश्वसनीय समाधान प्रदान करती है।

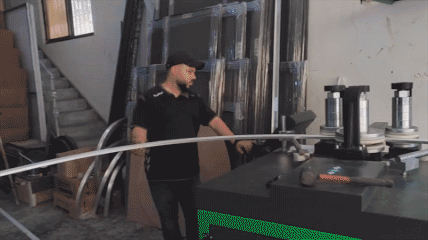

यह आर्किटेक्चरल दरवाजे और खिड़कियां, पर्दे की दीवारें, सजावट, ऑटोमोबाइल उद्योग, एयरोस्पेस, रेल ट्रांजिट, लिफ्ट, बाथरूम फिटिंग, शिपबिल्डिंग, सुरंगें, पुल और लाइटिंग जैसे क्षेत्रों में उपयोग पाती है।
PBA सीरीज की एल्यूमिनियम रोल बेंडिंग मशीनें बहुमुखी प्रतिभा और सटीकता प्रदान करती हैं, जो विविध बाजार की मांगों को पूरा करने के लिए उत्कृष्ट शिल्प कौशल प्रदान करती हैं। उदाहरण के लिए, DXF और STEP इम्पोर्ट क्षमताओं के साथ, एक बार डिज़ाइन किए जाने के बाद, वर्कपीस को आसानी से दोहराया जा सकता है, जो विभिन्न अनुप्रयोगों के लिए निर्बाध घुमाव और जटिल डिज़ाइन सुनिश्चित करता है।
एल्यूमिनियम एक्सट्रूज़न बेंडिंग की सटीकता में वक्रता, दोहराव और क्रॉस-सेक्शनल विचलन शामिल हैं।
सर्वश्रेष्ठ एल्यूमिनियम बेंडिंग के लिए 3 महत्वपूर्ण कारक

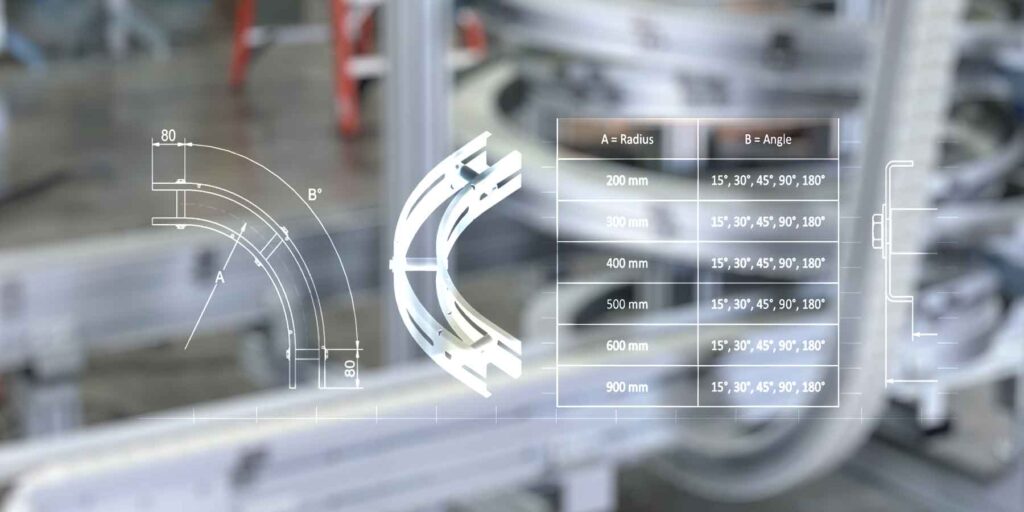

वक्रता सटीकता
डिजिटल तकनीक के साथ, किसी भी वक्रता को प्राप्त किया जा सकता है। हालांकि, एल्यूमिनियम प्रोफाइल को मोड़ने की सटीकता स्प्रिंगबैक द्वारा प्रभावित होती है।
इसलिए, सटीक और स्थिर वर्कपीस आयाम प्राप्त करने के लिए स्प्रिंगबैक को हल करने पर ध्यान केंद्रित किया जाता है।
मास उत्पादन में, कुंजी है कि सबसे सरल संचालन के साथ स्प्रिंगबैक को तेजी से हल किया जाए।

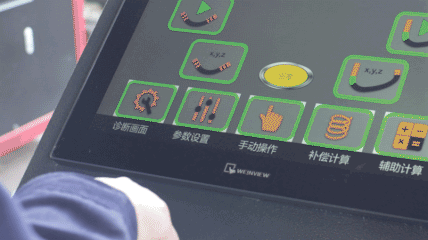

PBA का अद्वितीय CNC ऑपरेटिंग सिस्टम स्प्रिंगबैक को दो चरणों में हल करता है: पहले वास्तविक त्रिज्या इनपुट करें ताकि गुणांक प्राप्त हो सके, फिर मुआवजा गुणांक इनपुट करें और उत्पादन शुरू करें।
नोट: स्प्रिंगबैक एक सामग्री की प्रवृत्ति को संदर्भित करता है कि वह मुड़े जाने के बाद अपनी मूल आकृति में वापस आ जाए। यह एक निश्चित कोण पर अपनी मूल आकृति में लौटने की कोशिश करता है।
दोहराव क्षमता
एल्युमिनियम प्रोफाइल बेंडिंग उत्पादन को बढ़ाने पर, यह महत्वपूर्ण है कि एक ही डिज़ाइन के हजारों हिस्सों के आयाम महीने दर महीने सुसंगत रहें।
आमतौर पर, एल्युमिनियम बेंडिंग के लिए उम्मीद होती है कि उत्पादन बैच दर बैच विनिमेय हिस्से प्रदान करे।

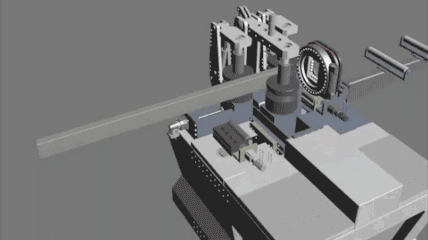

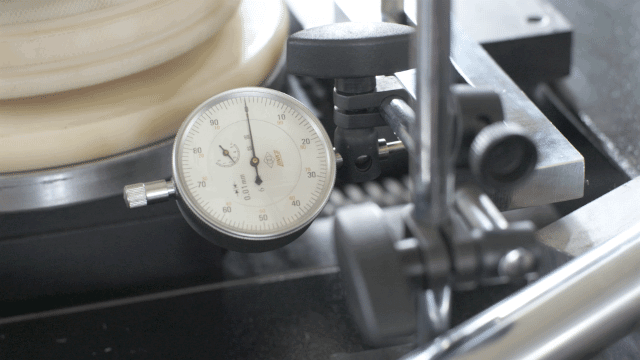

PBA की एल्युमिनियम बेंडिंग मशीनें गति नियंत्रकों और सर्वो मोटर्स के संयोजन का उपयोग करती हैं ताकि एल्युमिनियम वर्कपीस की बेंडिंग में उच्च सटीकता सुनिश्चित हो, जिसमें दोहराव स्थिति सटीकता ≤0.01mm होती है।
ध्यान दें: इसके विपरीत, यदि हाइड्रोलिक सिलेंडरों द्वारा संचालित किया जाता है, तो दोहराव स्थिति की गति और सटीकता (≤0.02mm) तापमान से आसानी से प्रभावित हो सकती है।
क्रॉस सेक्शनल विचलन
जब एल्यूमिनियम प्रोफाइल को मोड़ा जाता है, तो आंतरिक त्रिज्या संकुचन का अनुभव करती है, जबकि बाहरी त्रिज्या तनाव का सामना करती है। इसके परिणामस्वरूप, धातु कुछ बिना प्रतिबंधित क्षेत्रों में लगातार yield स्थितियों के तहत विशेष तरीके से बहती है, जिससे क्रॉस-सेक्शनल विकृति होती है।

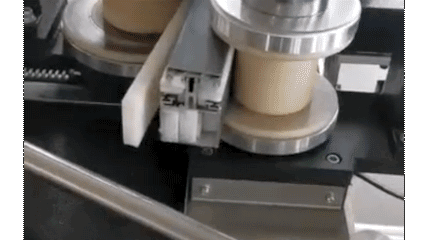

तनाव के कारण होने वाली विकृति (क्रॉस-सेक्शनल विचलन) को रोकने के लिए, विशेष रूप से विषम प्रोफाइल के साथ, कस्टम आंतरिक समर्थन उपकरण बहुत महत्वपूर्ण हैं। इसलिए, इन उपकरणों को डिज़ाइन करने के लिए एक विश्वसनीय विशेषज्ञ की आवश्यकता है।
परिपूर्ण एल्यूमिनियम प्रोफाइल मोड़ने वाला कार्यक्षेत्र विकृतियों या सतही दोषों से मुक्त होना चाहिए। संक्षेप में, हर निर्माता बिना दोष के उपकरण समाधान प्रदान नहीं कर सकता। विकृतियाँ, खरोंचें, झुर्रियाँ और दरारें ग्राहकों के लिए अस्वीकार्य हैं।
अब, आप BIT के इंजीनियरों से उच्चतम गुणवत्ता की सेवा प्राप्त कर सकते हैं, जिनके पास एल्यूमिनियम प्रोफाइल मोड़ने वाले उपकरण डिज़ाइन में 20 वर्षों से अधिक का अद्वितीय अनुभव है।
बेजोड़ सटीकता, कुशलता और लचीलापन
PBA एल्यूमिनियम मोड़ने की मशीन के फायदे
परिपूर्ण एल्यूमिनियम प्रोफाइल मोड़ने के लिए एक अच्छी मशीन की आवश्यकता होती है। इसके अलावा, सही मोड़ने वाले उपकरण आवश्यक हैं।
- पूर्ण सर्वो ड्राइव: दोहराव स्थिति सटीकता ≤0.01 मिमी। यहां तक कि सबसे जटिल प्रोफाइल को भी सटीकता और निरंतरता के साथ मोड़ा जा सकता है, जिससे कड़े टोलरेंस और परिपूर्ण कार्यपीस प्राप्त होते हैं।
- DXF, STEP आयात: एक बार सॉफ़्टवेयर में डिज़ाइन करने के बाद, मोड़ने की प्रक्रिया स्वचालित रूप से बनाई जा सकती है।
- स्प्रिंगबैक का त्वरित समाधान: समस्या को हल करने के लिए केवल दो चरणों की आवश्यकता होती है, कार्यपीस को किसी भी समय पुन: उत्पन्न किया जा सकता है।
- किसी भी वक्रता: 3D सिमुलेशन (C, U, S, पैरबोला, आर्किमेडियन स्पाइरल, विषम वेरिएबल कर्व आर्क), एल्यूमिनियम मोड़ने की प्रक्रिया का समकालिक प्रदर्शन।
- सरल संचालन: मशीन का संचालन करना आसान है – इसका उपयोग करना एक आईफोन के समान सरल है। वास्तविक औद्योगिक-ग्रेड CNC नियंत्रण प्रणाली आपके कीमती समय की बचत करती है, उत्पादकता बढ़ाती है और डाउनटाइम को कम करती है।
- नि:शुल्क उपकरण डिज़ाइन सेवाएँ: एक महान मशीन में BIT के सावधानीपूर्वक डिज़ाइन किए गए एल्यूमिनियम मोड़ने वाले उपकरण शामिल होने चाहिए। यह सुनिश्चित करता है कि एल्यूमिनियम का सही मोड़ना हो, जो विभिन्न बाजार की जरूरतों को पूरा करता है, साथ ही समय और लागत की बचत करता है।
PBA सीरीज (हाइड्रोलिक और सर्वो मोटर संचालित); PBA प्लस सीरीज/पूर्णतः सर्वो मोटर संचालित; PBA 3D सीरीज।
PBA एल्यूमिनियम मोड़ने वाली मशीनों का अवलोकन
निम्नलिखित सूची में PBA के विश्व बाजार में सबसे अधिक बिकने वाले मॉडल शामिल हैं। बेशक, हमारे पास 70T, 100T और 150T मशीनें भी हैं, लेकिन ये बड़े आकार की मशीनें हैं, जो आमतौर पर बाजार में उपयोग नहीं होती हैं और महंगी होती हैं, इसलिए इन्हें सूची में शामिल नहीं किया गया है।
| मॉडल | PBA-500 | PBA-500+ | PBA-600 | PBA-600+ | PBA-1000+ |
|---|---|---|---|---|---|
| 2D / 3D संस्करण | 2D | 2D & 3D | 2D | 2D & 3D | 2D & 3D |
| रोलर की गति | 1～15 rpm | 1～15 rpm | 1～15 rpm | 1～15 rpm | 1～15 rpm |
| अधिकतम DIA रोलर | 240 mm | 240 mm | 240 mm | 400 mm | 600 mm |
| DIA अक्ष | 50 mm | 60 mm | 60 mm | 80 mm | 105 mm |
| सामने की अक्ष की दूरी | 278～578 mm | 278～578 mm | 270～600 mm | 400～800 mm | 450～1200 mm |
| अधिकतम मोड़ने का बल Y-अक्ष | 15 T | 20 T | 25 T | 35 T | 50 T |
| दोहराव स्थिति सटीकता Y-अक्ष | ≤0.01 mm | ≤0.01 mm | ≤0.02 mm | ≤0.01 mm | ≤0.02 mm |
| अधिकतम टॉर्क X-अक्ष | 3500 Nm | 5500 Nm | 5500 Nm | 10000 Nm | 14000 Nm |
| न्यूनतम मोड़ने का रेडियस (R) | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm |
| अधिकतम सेक्शन चौड़ाई (T 1.5 mm T5) | 200 mm (H:60 mm) | 200 mm (H 70 mm) | 150 mm (H 60 mm) | 200 mm (H 80 mm) | 250 mm (H 100 mm) |
| अधिकतम सेक्शन ऊंचाई (T 1.5 मिमी, T5) | 180 mm (W 40 mm) | 180 mm (W 50 mm) | 200 mm (W 50 mm) | 250 mm (W 50 mm) | 300 mm (W 70 mm) |
| आयाम आकार | 1500*1200*1400 mm | 1500*1200*1400 mm | 1300*1200*1400 mm | 1400*1300*1600 mm | 1900*2000*1750 mm |
| वजन | ～ 900 Kg | ～ 900 Kg | ～ 1200 Kg | ～ 1800 Kg | ～ 3300 Kg |
हमारे बारे में
विशिष्ट ग्राहक: फुया ग्लास, BYD, चेर्री, होंगाओ ऑटो, जियानमी एल्यूमिनियम, टी-कार्बन सामग्री (स्पीड रेल), इंडक्टाफ्लेक्स।

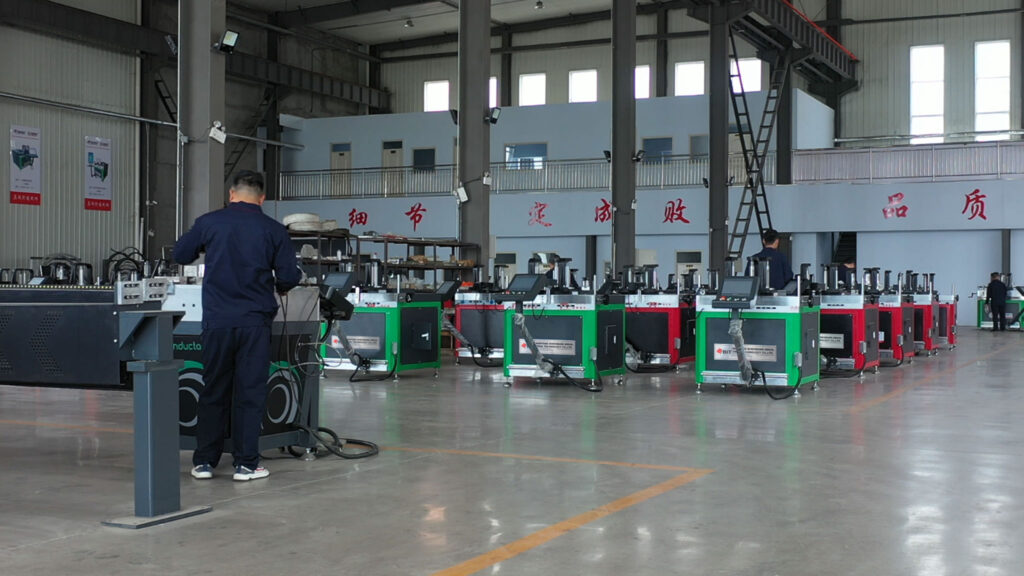

BIT चीन में एल्यूमिनियम मोड़ने वाली मशीनों का एक प्रमुख निर्माता है। 20 से अधिक वर्षों के अनुभव के साथ, हम चीन की एल्यूमिनियम मोड़ने वाली मशीनरी उद्योग के इतिहास का एक हिस्सा बन गए हैं। इसलिए, आप विश्वास कर सकते हैं कि हम लगातार सटीक निर्माण प्रदान करते हैं।
इसके अलावा, हम एल्यूमिनियम मोड़ने और प्रोफाइल मोड़ने में विशेषज्ञ हैं। मशीनें बेचने के साथ-साथ, हम ग्राहकों और व्यवसायों के लिए विश्व स्तर पर नि:शुल्क एल्यूमिनियम मोड़ने वाले उपकरण डिज़ाइन सेवाएँ भी प्रदान करते हैं।
इसलिए, यदि आप अपने परियोजना के लिए एक एल्यूमिनियम मोड़ने वाली मशीन की तलाश कर रहे हैं, तो आप सही जगह पर आए हैं। यदि आप किसी विशेष सेवा के बारे में जानना चाहते हैं, तो आगे की सहायता या जानकारी के लिए हमें ईमेल या व्हाट्सएप के माध्यम से संपर्क करने में संकोच न करें।
FAQ & VOTERS
एल्यूमिनियम मोड़ने के बारे में प्रश्न और उत्तर
- स्थापना स्थान की आवश्यकताएँ क्या हैं?
कंक्रीट का फर्श आवश्यकताओं को पूरा कर सकता है, कोई अन्य विशेष आवश्यकताएँ नहीं हैं।
- स्थापना स्थान की आवश्यकताएँ क्या हैं?
कंक्रीट का फर्श आवश्यकताओं को पूरा कर सकता है, कोई अन्य विशेष आवश्यकताएँ नहीं हैं।
- मशीन को फिक्स करने के लिए कौन से एंकर बोल्ट का उपयोग किया जाना चाहिए?
PBA सीरीज की मशीनों को जमीन पर फिक्स करने की आवश्यकता नहीं है। इसके अलावा, मशीन संचालन के दौरान Vibrate नहीं होगी। मशीन का अपना वजन एल्यूमिनियम मोड़ने की प्रक्रिया को स्थिर करता है।
- कौन सा हाइड्रोलिक तेल उपयोग किया जाना चाहिए और कितना तेल उपयोग किया जाना चाहिए?
PBA 500, PBA 500+ और PBA 600+ मॉडल सभी सर्वो मोटर्स द्वारा संचालित होते हैं और इन्हें हाइड्रोलिक तेल की आवश्यकता नहीं होती है। इसके बजाय, रखरखाव के लिए थोड़ी मात्रा में स्नेहन तेल का उपयोग किया जाता है।
इसके विपरीत, PBA 600, PBA 1000 और PBA 1000# मॉडल Y-अक्ष को चलाने के लिए हाइड्रोलिक सिलेंडर का उपयोग करते हैं और 46# एंटी-वियर हाइड्रोलिक तेल की आवश्यकता होती है। विशेष रूप से, PBA 1000 और PBA 1000# मॉडल में 250 लीटर तेल का उपयोग किया जाता है।
- क्या मशीन में पन pneumatic आरेख है?
PBA में कोई पन pneumatic घटक नहीं हैं, इसलिए कोई पन pneumatic आरेख प्रदान नहीं किया गया है।
- क्या कोई स्थापना आरेख है?
PBA एक तैयार-से-उपयोग मशीन है, पूरी मशीन पूरी तरह से स्थापित है, इसलिए स्थापना आरेख प्रदान करने की आवश्यकता नहीं है।
- क्या कोई लेआउट आरेख है?
हम मशीन के स्थापना आयाम प्रदान करते हैं। इसलिए, आपको मशीन को पर्याप्त संचालन स्थान, एल्यूमिनियम प्रोफाइल के लिए भंडारण और मोड़ने के कार्यपीस के लिए स्थान के साथ एक स्थान पर स्थापित करना होगा।
- Toggle Title
Toggle Content
- HS कोड क्या है?
HS कोड: 8462269000;
भारत के लिए (HSN), इसे कोडित किया गया है: 84622690
